Електроустаткування на напругу 6 (10) кВ

Камери збірні одностороннього обслуговування КЗО 393, КЗО 393В, КЗО 393ВМ, КЗО 393 (М/В)

Камери збірні одностороннього обслуговування типу: КЗО 393, КЗО 393В, КЗО 393ВМ, КЗО 393 (М/В) призначені для прийому та розподілу електричної енергії трифазного змінного струму частотою 50 або 60 Гц, напругою 6 або 10 кВ в мережах зольований дугогасний реактор нейтраллю.

Номінальна напруга, кВ: 6; 10
Найбільша робоча напруга, кВ: 7,2; 12
Частота, Гц: 50; 60

Запит щодо обладнання

Огляд

Призначення

Особливості

Застосовуються для комплектування розподільних пристроїв на напругу 6 або 10 кВ та трансформаторних підстанцій 6(10)/0,4 кВ.

Камери типу КЗО 393ВМ та КЗО 393 (М/В) виготовляються з розділеними відсіками кабельного, високовольтного обладнання та збірних шин. Така конструкція дає можливість встановлення дугового захисту та розвантажувальних клапанів у камері, що дозволяє підвищити безпеку РУ при аварійних режимах роботи.

Кліматичне виконання УЗ згідно з ГОСТ 15150-69.

Ступінь захисту камер – 1Р00 (з фасаду 1Р20) за ГОСТ 14254-96.

Камери КЗО 393 та КЗО 393В відповідають ТУ У 31.2-31681625-002-2004.

Камери КЗО 393ВМ та КЗО 393 (М/В) відповідають ТУ У 31.2-31681625-020:2008.

Технічні характеристики

Параметр	Значення
Номінальна напруга, кВ	6; 10
Найбільша робоча напруга, кВ	7,2; 12
Частота, Гц	50; 60
Номінальний струм вимикача навантаження, А	630
Номінальний струм вакуумного вимикача, А	630; 1000
Номінальний струм головних ланцюгів, А	630; 1000
Номінальний струм плавких вставок запобіжників, А	5; 10; 16; 20; 31,5; 40; 50; 63; 80; 100; 125; 160
Електродинамічна стійкість основних ланцюгів, кА	51
Термічна стійкість основних ланцюгів протягом 3 сек., кА	20
Номінальний струм відключення вимикача кА	20
Номінальний первинний струм трансформаторів струму, А	50; 100; 150; 200; 300; 400; 600; 800;1000

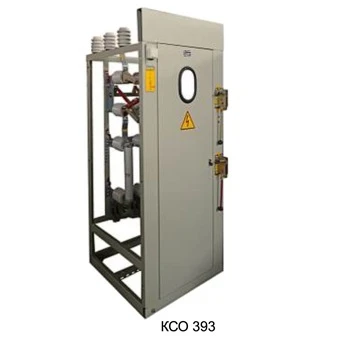

КСО 393 (ВхШхГ), мм	1900x800x800

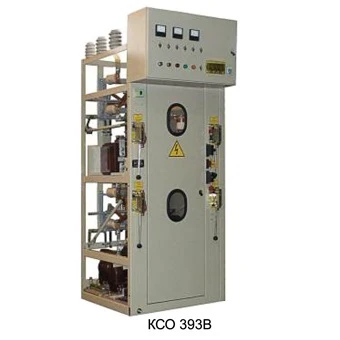

КСО 393В (ВхШхГ), мм	2200x800x800

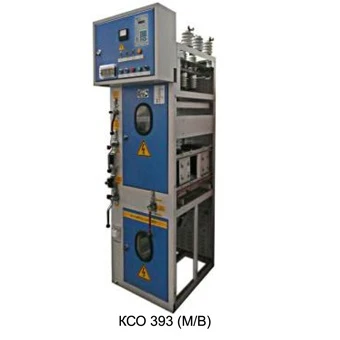

КСО 393(М/В) (ВхШхГ), мм	2200x650x800

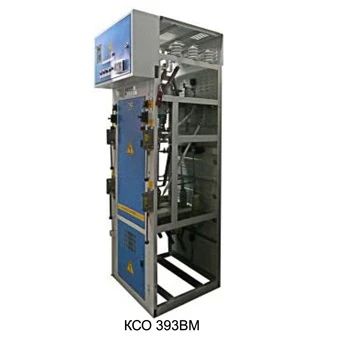

КСО 393ВМ (ВхШхГ), мм	2400x800x800
Максимальна маса, кг	480
