Відкриті розподільчі пристрої на напругу 35 кВ (ВРП-35)

Конструкція та застосування

ВРП-35 виготовляються за типовими схемами ДТ, 4Н, 5АН, 9 і т.д. і включають:

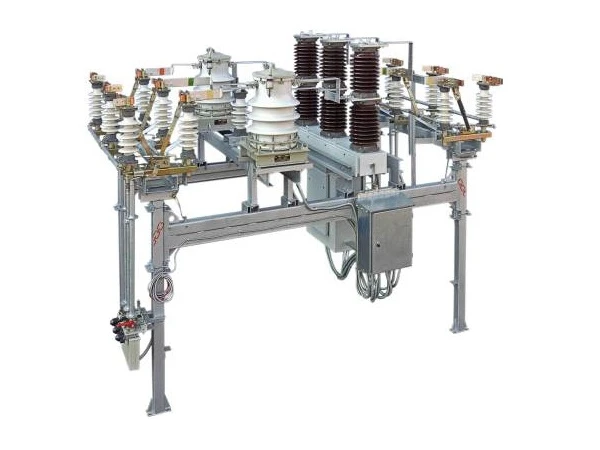

1. Блоки 35 кВ заводського виготовлення, що складаються з металевої опорної блочно-модульної конструкції (несучого каркасу) із змонтованим на ній високовольтним обладнанням, трансформаторами власних потреб, обладнанням ВЧ-зв’язку та елементами допоміжних ланцюгів;
2. Шинних та коміркових порталів;
3. Жорсткою та гнучкою ошиновки;
4. Кабельних конструкцій, у тому числі кабельних лотків та стійок одно- та дворядних;
5. Комплект контактно-натяжної арматури;
6. Шаф вторинної комутації;

Блоки 35 кВ призначені для встановлення устаткування як вітчизняних, і зарубіжних виробників.

Блоки 35 кВ призначені для встановлення на підготовлений фундамент, лежні, стійки УСО.

Елементи ВРП-35 доставляються на місце монтажу підстанції окремими транспортабельними блоками заводського виготовлення, де проводиться їх монтаж на підготовлені фундаменти, електромонтажні та пусконалагоджувальні роботи.

В ВРП-35 застосовується жорстка та гнучка ошиновка. Гнучка ошиновка застосовується для приєднання блоків введення та силових трансформаторів.

ВРП-35 відповідають ТУ У 31.2-31681625-021:2010.

СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ 35 кВ

Б 35 Х – Х/Х-Х Х Б – блок кріплення високовольтного обладнання 35 – номінальна напруга, кВ. Х – Категорія ізоляції за ГОСТ 9920. Х – Номер типового виконання. Х – Відмінний індекс: К – наявність клемної шафи; П – підвищений блок (додатково вказується висота блоку до нижнього фланця обладнання рівня планування). Х – Номінальний струм головних ланцюгів, А. Х – Кліматичне виконання та категорія розміщення за ГОСТ 15150: У1 або УХЛ1.
