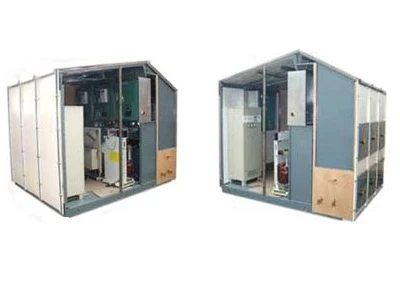

КРПЗ — зображення з вихідної картки 1
1 з 2Комплектні розподільні пристрої зовнішньої установки типу КРПЗ
КРПЗ для розподілу електроенергії на напругу 6 або 10 кВ. Типи шаф, варіанти вимикачів, кліматичне виконання та технічні характеристики.
- Номінальна напруга, кВ
- 6; 10
- Найбільша робоча напруга, кВ
- 7,2; 12
- Частота, Гц
- 50; 60
Огляд
Призначення
Комплектні розподільні пристрої зовнішньої установки (КРПЗ) призначені для прийому та розподілу електричної енергії трифазного змінного струму частотою 50 або 60 Гц, напругою 6 або 10 кВ в мережах з ізольованою або заземленою через реактор, що дугогасить, нейтраллю.
Особливості
Конструкція та застосування
Застосовуються для комплектування розподільних пристроїв на напругу 6 або 10 кВ комплектних (блочних) трансформаторних підстанцій 35/6(10), 110/6(10) 110/35/6(10) кВ енергосистем, промислових та сільськогосподарських підприємств або окремо стоять КРП -6(10) кв.
КРП-6(10) кВ комплектується з окремих шаф КРПЗ, у кожному з яких розміщується апаратура одного приєднання до збірних шин РУ.
Шафи КРПЗ виготовляються наступних типів: КРЗ 3-10, КРЗ 4-10, KVI У, ЯКНО, К-59.
КРПЗ відповідають ТУ У 31.2-31681625.017-2005.
Шафи КРПЗ комплектуються вимикачами типу: – ВБ 4 (“Контактор”); – ВВУ (“Електрощит”); – ВР1-3 (РЗВА); – VD-4, VM-1 (фірма “АВВ”); – Evolis (фірма “Шнайдер Електрик”); – ВВ/ТЕЦ (“Таврида Електрик”).
Кліматичне виконання У1 або УХЛ1 згідно з ГОСТ 15150-69.
Ступінь захисту шаф – IP44(34) за ГОСТ 14254-96.
Уточніть виконання для вашого проєкту
Технічні характеристики
| Параметр | Значення |
|---|---|
| Номінальна напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Частота, Гц | 50; 60 |
| Номінальний струм основних ланцюгів, А* | 630; 1000; 1600 |
| Номінальний струм вакуумного вимикача, ка* | 630; 1000; 1600 |
| Номінальний струм відключення, кА | 20; 31,5 |
| Електродинамічна стійкість основних ланцюгів, кА | 41; 51; 81 |
| Термічна стійкість основних ланцюгів протягом 3 сек., кА | 20; 31,5; 40 |
| Габаритні розміри (ВхШхГ) 630; 1000; 1600 А, мм | 2350x900x1650 |
| Габаритні розміри (ВхШхГ) 2000; 2500; 3150 А, мм | 2350x1120x1650 |
| Максимальна маса, кг | 950 |
